Герметичность — основа надежной работы любой техники. Резиновые уплотнители защищают механизмы от утечек жидкости и газа. Они работают в двигателях, гидравлике, окнах и дверях. Без качественных уплотнений невозможна работа современного оборудования. Правильный выбор изделия продлевает срок службы конструкций и экономит средства на ремонт.
Что такое резиновые уплотнения и зачем они нужны
Резиновое уплотнение — это изделие из эластомера, которое создает герметичный барьер между деталями. РТИ предотвращают проникновение влаги, пыли и газов в механизмы. Основная задача — сохранить целостность соединения при различных нагрузках.
Уплотнители работают в статичных и динамических узлах. Статичные элементы закрепляются неподвижно между поверхностями. Динамические детали контактируют с движущимися частями устройства. Каждый тип требует особого подхода к выбору материала и конструкции.
Без надежной герметизации оборудование быстро выходит из строя. Утечки масла снижают эффективность гидравлических систем. Проникновение воды разрушает электронику и механику. Качественное уплотнение решает эти проблемы и продлевает жизнь техники.
Основные виды и типы резиновых уплотнений
Классификация уплотнителей основана на форме и назначении. Каждый вид решает конкретные задачи герметизации. Правильный выбор типа определяет эффективность работы всей системы.
Уплотнительные кольца круглого сечения (O-ring)
Кольцо круглого сечения — самый распространенный тип уплотнения. Простая форма обеспечивает универсальность применения. О-ринги работают в широком диапазоне температур и давлений.
Стандартные размеры колец регламентированы нормативами. Диаметр сечения варьируется от 1 до 8 мм. Внутренний диаметр подбирается под конкретное соединение. Точность размеров критична для надежной герметизации.
Кольца устанавливаются в специальные канавки на деталях. При сжатии материал заполняет все неровности поверхности. Это создает непроницаемый барьер для жидкостей и газов. Простота монтажа делает О-ринги популярными в промышленности.
Плоские прокладки и формованные изделия
Плоская прокладка герметизирует неподвижные фланцевые соединения. Её толщина компенсирует неровности прилегающих поверхностей. Материал выбирается исходя из рабочей среды и температуры.
Формованные уплотнители создаются под конкретную конструкцию. Сложная геометрия позволяет герметизировать нестандартные узлы. Производство методом вулканизации обеспечивает точность размеров. Такие изделия применяются в автомобилестроении и приборостроении.
Материалы для изготовления уплотнений: характеристики и свойства
Выбор материала определяет эксплуатационные характеристики уплотнения. Каждый состав имеет уникальные свойства и ограничения. Знание особенностей материалов помогает избежать ошибок при подборе.
NBR (нитрильный каучук) для гидравлических систем
Нитрильный каучук — лидер по маслостойкости среди эластомеров. Материал сохраняет свойства при контакте с минеральными маслами. Гидравлическое оборудование работает именно на уплотнениях из NBR.
Стойкость к износу делает нитрил незаменимым в пневматических цилиндрах. Материал выдерживает давление до 400 бар без деформации. Температурный диапазон ограничен, но достаточен для большинства задач. Низкая цена — дополнительное преимущество NBR.
Недостаток материала — слабая устойчивость к озону и УФ-излучению. На открытом воздухе нитрильные изделия быстро стареют. Появляются трещины, теряется эластичность. Для наружного использования NBR не подходит.
EPDM для атмосферостойких конструкций
EPDM — этилен-пропиленовый каучук с уникальной озоностойкостью. Материал не разрушается под действием солнечного света и кислорода. Уплотнители из EPDM служат на улице десятилетиями.
Оконные и дверные конструкции используют именно этот материал. Эластичность сохраняется при морозах до -50°C. Летняя жара до +150°C также не страшна изделиям. Водостойкость делает EPDM идеальным для водопроводных систем.
Слабое место материала — низкая стойкость к нефтепродуктам. В контакте с маслами EPDM набухает и разрушается. Для гидравлики этот материал категорически не подходит. Зато в системах отопления и водоснабжения ему нет равных.
Силиконовые и другие специализированные составы

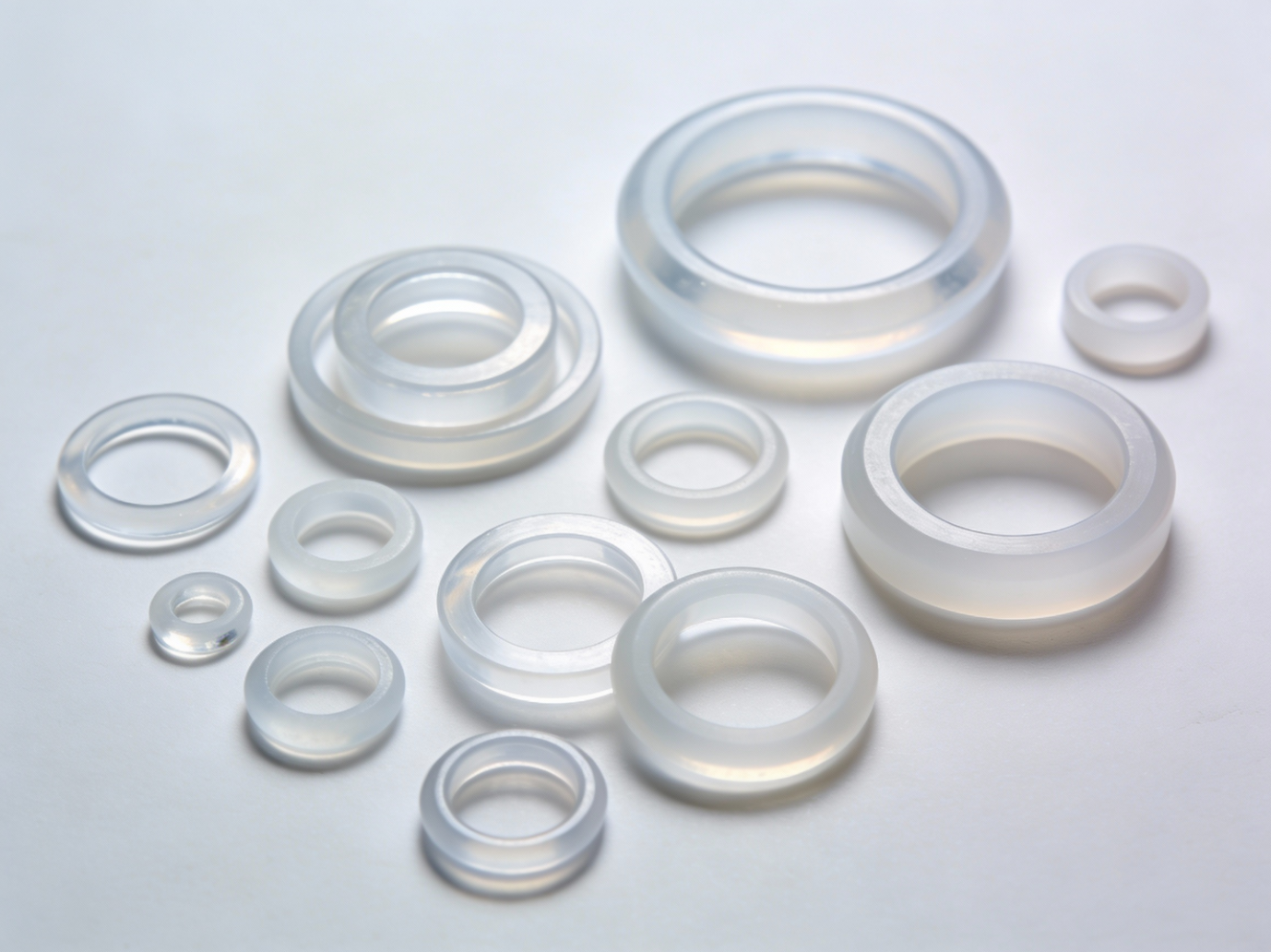

Силиконовый каучук работает в экстремальном температурном диапазоне. От -60°C до +200°C материал сохраняет эластичность. Инертность к большинству химикатов расширяет область применения. Пищевая промышленность использует только силиконовые уплотнения.
Медицинское оборудование требует биосовместимых материалов. Силикон не вызывает аллергии и не выделяет токсины. Стерилизация паром не влияет на свойства изделий. Прозрачность позволяет контролировать процессы визуально.
FKM (фторкаучук) выдерживает агрессивные химические среды. Кислоты, растворители, топливо — всё это не разрушает материал. Высокая стоимость ограничивает массовое применение. FKM используется там, где другие материалы бессильны.
Применение резиновых уплотнений в различных устройствах
Современная техника немыслима без качественной герметизации. Уплотнители работают везде, где есть соединения деталей. Каждая отрасль предъявляет особые требования к изделиям.
Гидравлические и пневматические системы
Гидравлика строительной техники работает под высоким давлением. Цилиндры экскаваторов и погрузчиков содержат множество уплотнений. Манжеты штоков предотвращают утечки масла наружу. Поршневые кольца не дают жидкости перетекать между камерами.
Пневматические приводы требуют минимального трения уплотнений. Воздух имеет низкую вязкость и плохо смазывает детали. Специальные составы материалов снижают износ при сухом трении. Компрессоры и пневмоинструмент служат дольше с правильными уплотнителями.
Автомобильные тормозные системы критичны к качеству резины. Утечка тормозной жидкости может стоить жизни водителю. Уплотнения главного цилиндра проверяются при каждом техосмотре. Замена изношенных деталей — обязательная процедура обслуживания.
Окна, двери и пластиковые конструкции
Современные окна обеспечивают герметичность благодаря контурным уплотнителям. Профильная резина прижимается створкой к раме. Это предотвращает сквозняки и проникновение влаги. Шумоизоляция квартиры зависит от качества уплотнения.
Входные двери требуют порогового уплотнителя особой формы. Он компенсирует неровности пола и износ створки. Морозостойкость материала критична для наружных дверей. Летом уплотнитель не должен размягчаться и прилипать.
Промышленное оборудование и РТИ
Насосное оборудование использует торцевые уплотнения валов. Они работают в агрессивных средах при высоких оборотах. Правильный подбор материала обеспечивает межремонтный интервал. Химическая промышленность предъявляет жесткие требования к стойкости.
Пищевое производство допускает только сертифицированные материалы. Уплотнения не должны менять вкус и запах продуктов. Регулярная мойка дезинфицирующими средствами проверяет качество резины. Силиконовые изделия лидируют в этой отрасли.
Размеры, стандарты и ГОСТ на резиновые уплотнения
Стандартизация размеров упрощает подбор и замену уплотнений. ГОСТ регламентирует параметры наиболее распространенных изделий.
Кольца круглого сечения производятся по ГОСТ 9833-73. Документ определяет ряды диаметров и допуски на размеры. Внутренний диаметр варьируется от 1 до 1400 мм. Толщина сечения выбирается из стандартного ряда значений.
Манжеты армированные регламентированы ГОСТ 8752-79. Стандарт описывает конструкцию и материалы изделий. Размеры привязаны к диаметрам валов по ГОСТ 6636. Это обеспечивает совместимость с подшипниками и корпусами.
Импортное оборудование часто использует дюймовые размеры. Серия AS568 определяет параметры О-рингов в дюймах. Перевод в метрическую систему требует точности расчетов. Ошибка в 0,1 мм может привести к утечке или повреждению уплотнения.
Выбор уплотнений: на что обратить внимание
Правильный выбор уплотнителя начинается с анализа условий работы. Необходимо учесть множество факторов одновременно. Ошибка в подборе приводит к быстрому выходу из строя узла.
Подбор по условиям эксплуатации
Температурный режим — первый критерий выбора материала. Каждый состав имеет допустимый диапазон температур. Выход за пределы приводит к потере эластичности или разрушению. Рабочая среда должна быть совместима с материалом уплотнения.
Давление в системе определяет конструкцию изделия. Низкое давление допускает простые кольца без поддержки. Высокое требует усиленных манжет с противовыдавливающими кольцами. Динамические нагрузки ускоряют износ в несколько раз.
Скорость движения уплотняемых деталей влияет на выбор материала. Быстрое скольжение генерирует тепло от трения. Материал должен выдерживать локальный нагрев без разрушения. Твердость резины подбирается с учетом шероховатости поверхности.
Вот основные этапы правильного подбора уплотнения:
1. Определить тип рабочей среды и её агрессивность к различным материалам.
2. Уточнить диапазон рабочих температур с учетом экстремальных значений.
3. Измерить геометрические параметры места установки с высокой точностью.
4. Рассчитать ожидаемое давление и скорость перемещения уплотняемых деталей.
5. Выбрать материал по таблице совместимости с учетом всех факторов.
Компания Ellast предлагает широкий ассортимент резиновых уплотнений для любых задач. Специалисты помогут подобрать оптимальное решение с учетом условий эксплуатации.
Обработка и смазка уплотнителей
Поверхность канавки под уплотнение должна быть гладкой. Острые кромки и заусенцы повреждают резину при монтаже. Радиусы скруглений рассчитываются по специальным формулам. Правильная геометрия канавки продлевает жизнь уплотнения.
Смазка облегчает установку и начальную приработку изделия. Она снижает трение при первых циклах работы. Состав смазки должен быть совместим с материалом уплотнения. Силиконовая смазка универсальна для большинства резин.
Некоторые уплотнения поставляются предварительно смазанными. Защитный слой предотвращает склеивание колец при хранении. Дополнительная смазка перед монтажом не требуется. Избыток смазочного материала может загрязнить рабочую среду.
Монтажные конусы и оправки защищают уплотнения от повреждений. Они направляют деталь в канавку без перекосов. Профессиональный инструмент окупается при регулярном обслуживании. Повреждение уплотнения при установке — частая причина преждевременного отказа.
Часто задаваемые вопросы
Какой срок службы резиновых уплотнений?
Срок службы зависит от условий эксплуатации и материала. В статичных соединениях качественные изделия работают 10-15 лет. Динамические уплотнения требуют замены каждые 2-5 лет. Агрессивные среды сокращают ресурс в несколько раз.
Можно ли использовать уплотнения повторно после демонтажа?
Повторное использование допустимо только при визуальной целостности. Трещины, порезы, остаточная деформация — причины для замены. Даже неповрежденное уплотнение теряет до 30% герметичности после демонтажа. Лучше установить новое изделие.
Как хранить резиновые уплотнения?
Хранение требует защиты от света, озона и экстремальных температур. Оптимальные условия: 15-25°C, влажность 50-70%, темное помещение. Кольца не должны находиться в растянутом состоянии. Срок хранения большинства материалов — 5 лет.
Заключение
Резиновые уплотнения — незаметные, но критически важные детали техники. Правильный выбор материала и типа изделия определяет надежность всей системы. Знание стандартов, условий эксплуатации и правил монтажа помогает избежать ошибок. Качественное уплотнение работает годами без обслуживания. Экономия на герметизации оборачивается дорогостоящими ремонтами и простоями оборудования. Доверяйте выбор уплотнений специалистам и используйте проверенные материалы.
Источники
1. ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств»
2. ГОСТ 8752-79 «Манжеты резиновые армированные для валов»
3. ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Посадки с натягом»
4. ГОСТ 14243-78 «Резина. Метод определения твердости по Шору А»
5. Техническая документация производителей эластомеров (NBR, EPDM, FKM, VMQ)
